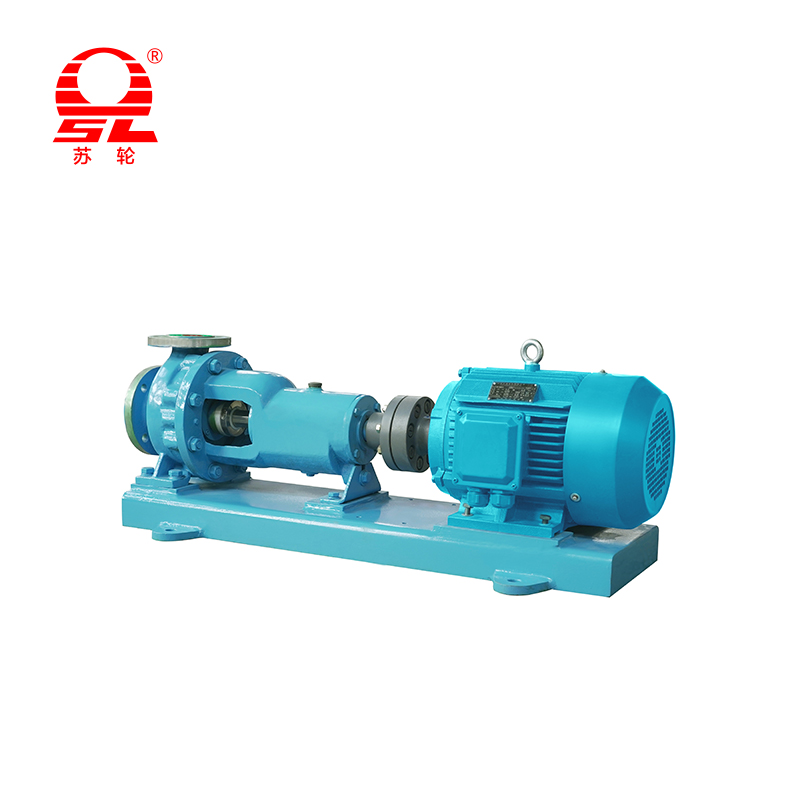

Seria IH pompă centrifugă chimică orizontală

Care sunt caracteristicile de design ale corpului pompei și rotorului din pompa centrifugă chimică orizontală din seria IH?

Conceptul de proiectare al pompei centrifuge chimice orizontale din seria IH reflectă pe deplin progresul tehnologic și nevoile de aplicare ale pompelor chimice moderne. Corpul pompei adoptă o structură a arborelui orizontal. Acest design nu numai că optimizează procesul de instalare și întreținere a echipamentului, dar reduce semnificativ vibrațiile în timpul funcționării, asigurând stabilitatea pompei în diferite condiții de muncă. Materialul corpului pompei este confecționat din fontă de înaltă rezistență sau oțel inoxidabil, care are o rezistență excelentă la coroziune și rezistență la uzură și poate funcționa continuu și eficient în medii chimice dure. Jiangsu Double Wheel Pompt Machinery Manufacturing Co., Ltd. respectă cu strictețe standardele internaționale pentru selecția materialelor pentru a se asigura că fiecare pompă poate rezista la temperaturi ridicate, presiune ridicată și eroziune prin diverse medii chimice, extinzând astfel durata de viață a echipamentului.
Pe baza dinamicii fluidelor, structura corpului pompei Seria IH pompă centrifugă chimică orizontală este proiectat cu exactitate, iar canalul de flux adoptă un design simplificat, care reduce semnificativ pierderea turbulentă a fluidului în pompă și îmbunătățește eficiența generală a pompei. Canalul de flux intern a fost analizat prin dinamica fluidelor de calcul (CFD) pentru a asigura un flux de lichid mai neted, pentru a reduce pierderea de energie și pentru a spori în continuare performanța pompei.
Ca componentă de bază a pompei centrifuge, proiectarea rotorului joacă un rol decisiv în performanța și eficiența pompei. Rotorul pompei centrifuge chimice din seria IH adoptă tehnologie avansată de modelare 3D și a suferit mai multe runde de testare și optimizare hidraulică pentru a se asigura că poate oferi cel mai bun flux și cap în diferite condiții de muncă. Proiectarea rotorului include de obicei două forme: închise și semi-deschise, ceea ce îmbunătățește eficient eficiența de administrare a fluidului și reduce pierderea de flux. În plus, selecția materialelor rotorului ține cont de rezistența la coroziune și rezistența la uzură pentru a se asigura că rotorul menține întotdeauna o afecțiune excelentă de lucru atunci când se manipulează o varietate de medii chimice.
În ceea ce privește designul geometric, rotorul pompei centrifugelor chimice orizontale din seria IH folosește pe deplin principiile dinamicii fluidelor și configurează în mod rezonabil numărul și unghiul lamelor, astfel încât fluidul să poată fi accelerat rapid după intrarea pe rotor, îmbunătățind semnificativ capul și fluxul pompei. Jiangsu Double Wheel Pompt Machinery Manufacturing Co., Ltd. continuă să efectueze inovația tehnologică în acest domeniu de proiectare, încercând să obțină o îmbunătățire continuă a performanței în fiecare generație de produse, astfel încât pompa centrifugă chimică din seria IH a fost recunoscută pe scară largă și lăudată pe piață.
În plus, cooperarea dintre corpul pompei și rotorul pompei chimice din seria IH adoptă tehnologie de prelucrare a preciziei pentru a asigura precizia asamblării și performanța de etanșare. Proiectarea de cooperare între corpul pompei și rotorul reduce efectiv pierderea de frecare în timpul funcționării și îmbunătățește eficiența generală a pompei. În același timp, aplicarea dispozitivelor mecanice de etanșare reduce în continuare riscul de scurgere care poate apărea în funcționarea pompelor tradiționale și îmbunătățește siguranța și fiabilitatea echipamentului. Eforturile Jiangsu Double Wheel Pompt Machinery Manufacturing Co., Ltd. în această inovație tehnologică nu numai că extind durata de viață a produsului, dar reduc și impactul potențial asupra mediului, care îndeplinește cerințele stricte ale industriei moderne pentru protecția mediului.

Care sunt cerințele de instalare ale pompei centrifuge chimice orizontale din seria IH?

Înainte de instalarea pompei centrifuge chimice din seria IH, este crucial să se asigure fermitatea și nivelul fundației. Jiangsu Double Wheel Pompt Machinery Manufacturing Co., Ltd. recomandă utilizatorilor să stabilească o fundație de beton sub locația de instalare a pompei. Înălțimea de proiectare a fundației ar trebui să îndeplinească cerințele specifice de instalare a pompei pentru a se asigura că intrarea în apă a pompei este mai mare decât nivelul lichidului, evitând astfel efectiv apariția cavitației. În același timp, planeitatea fundației ar trebui controlată în 1/1000 pentru a preveni concentrația de tensiune cauzată de inegalitate, afectând astfel stabilitatea de funcționare a pompei.
Locația de instalare a Pompă chimică din seria IH ar trebui să fie selectat într-o zonă bine ventilată, uscată și ușor de întreținut. O locație rezonabilă de instalare nu poate asigura doar conexiunea lină între pompă și conductă, dar, de asemenea, oferă comoditate pentru întreținerea și inspecția ulterioară. Jiangsu Double Wheel Pompa Machinery Manufacturing Co., Ltd. recomandă ca înălțimea de instalare a pompei să fie redusă pe cât posibil pentru a reduce înălțimea de aspirație, pentru a reduce povara pe pompă și, astfel, pentru a îmbunătăți eficiența de lucru a pompei.
În timpul procesului de instalare, corectarea orizontală a corpului pompei este foarte importantă. Utilizați un nivel pentru a verifica corpul pompei pentru a vă asigura că se află într -o stare orizontală, iar nivelul trebuie controlat în 1mm/1000mm. Această măsură ajută la reducerea vibrațiilor în timpul funcționării și la reducerea probabilității de eșec. Echipa tehnică a Jiangsu Double Wheel Machinery Manufacturing Co., Ltd. a subliniat că o bună corecție orizontală nu numai că poate îmbunătăți stabilitatea de funcționare a pompei, dar, de asemenea, extinde semnificativ durata de viață a pompei.
Fixarea și conectarea corpului pompei nu trebuie să fie ignorate. Corpul pompei trebuie să fie fix fix pe fundație cu șuruburi de înaltă rezistență pentru a preveni deplasarea în timpul funcționării. Jiangsu Double Pompa Machinery Manufacturing Co., Ltd. Recomandă aplicarea inhibitorului de rugină pe șuruburi pentru a preveni slăbirea din cauza coroziunii. În plus, conexiunea conductelor de intrare și ieșire ar trebui să fie flancată pentru a asigura sigilarea conexiunii și pentru a evita scurgerea de apă.
Atunci când proiectați conducta de intrare a apei, dispunerea conductelor trebuie simplificată pe cât posibil, iar viraje ascuțite și ar trebui evitate prea multe supape pentru a reduce rezistența fluidului. Diametrul conductei de intrare a apei trebuie să se potrivească cu diametrul de intrare a apei a pompei pentru a asigura stabilitatea debitului. Jiangsu Double Wheel Pompa Machinery Manufacturing Co., Ltd. recomandă utilizatorilor să stabilească un filtru în conducta de intrare a apei pentru a împiedica impuritățile să intre în corpul pompei și să evite uzura sau blocarea rotorului, asigurând astfel funcționarea normală a pompei.
Când instalați pompa centrifugă chimică din seria IH, este crucial să vă asigurați că aerul din corpul pompei poate fi descărcat la timp. Este recomandat să setați o supapă de evacuare în cel mai înalt punct al pompei pentru a descărca aerul în pompă înainte de a începe să evitați cavitația. În același timp, conducta de drenare a pompei trebuie să fie setată în punctul cel mai mic al corpului pompei pentru o întreținere și curățare ușoară pentru a asigura funcționarea pe termen lung și eficientă a pompei.
Conexiunea dintre motor și corpul pompei trebuie, de asemenea, să asigure o bună coaxialitate. Jiangsu Double Wheel Pompt Machinery Manufacturing Co., Ltd. Recomandă utilizarea instrumentelor de aliniere de precizie pentru a se asigura că coaxialitatea arborelui motorului și a arborelui pompei este controlată la 0,05 mm pentru a reduce vibrațiile și zgomotul în timpul funcționării. Motorul trebuie instalat ferm, iar conexiunea de putere a motorului ar trebui să îndeplinească standardele de siguranță relevante pentru a asigura funcționarea sigură și fiabilă a echipamentului.
După finalizarea tuturor etapelor de instalare, utilizatorul ar trebui să efectueze o inspecție cuprinzătoare pentru a se asigura că nu există scurgeri de apă la toate conexiunile, conexiunea motorului este normală, iar parametrii corpului pompei îndeplinesc cerințele de proiectare.
