Cum se lucrează cu o pompă cu autoamorsare: pași de pornire, timp de amorsare și remedieri de defecțiuni

Cum o pompă cu autoamorsare mută de fapt aerul din conducta de aspirație

O pompă cu autoamorsare fără etanșare din seria WFB, care ridică apa la 4 m dintr-un bazin, atinge în mod normal debitul maxim în 45 până la 90 de secunde. Dacă presiunea de refulare este încă plată după trei minute, opriți motorul. O pompă care continuă să urmărească o scurgere de aer se va încălzi, își va uza piesele rotative și tot nu va furniza nimic, iar cauza se află pe partea de aspirație în marea majoritate a cazurilor.

Motivul pentru care partea de aspirație domină este simplu. O pompă cu autoamorsare nu este o pompă de vid. Nu are un dispozitiv separat de tratare a aerului montat lângă el. Folosește lichidul deja în interiorul propriei carcase pentru a trage aerul din conducta de aspirație în treceri repetate. Orice lasă aerul să intre înapoi sau care reduce volumul de lichid disponibil pentru acele treceri, încetinește procesul sau îl oprește complet.

În interiorul carcasei există o cameră de amorsare supradimensionată care înconjoară și se află deasupra rotorului. Înainte de prima pornire, camera respectivă trebuie umplută cu lichid prin dopul de amorsare până când ajunge la nivelul marcat sau se revarsă. Acel lichid stocat este singurul instrument pe care îl are pompa pentru mișcarea aerului.

Când motorul pornește, rotorul aruncă lichidul stocat în exterior. Presiunea la ochiul rotorului scade sub presiunea atmosferică, astfel încât aerul din conducta de aspirație este aspirat și amestecat cu lichidul. Amestecul este împins în camera de separare pe partea de refulare, unde încetinește, aerul se separă și iese prin racordul de refulare, iar lichidul cade înapoi în ochiul rotorului pentru a fi aruncat din nou. Fiecare trecere elimină o parte din coloana de aer din conducta de aspirație. Când conducta este plină cu lichid, amorsarea este completă și presiunea de descărcare crește până la punctul de lucru.

Acest ciclu explică trei lucruri pe care operatorii le greșesc adesea. Timpul de amorsare este proportional cu volumul de aer care trebuie eliminat, motiv pentru care o conducta de aspiratie lunga sau supradimensionata dureaza mai mult decat una scurta directa. O mică scurgere de aer care nu s-ar arăta niciodată la un test de presiune poate adăuga un minut sau mai mult, deoarece pompa continuă să umple aceeași țeavă. Iar nivelul lichidului din carcasă contează la fel de mult ca orice piesă mecanică, deoarece o carcasă pe jumătate umplută are mai puține treceri disponibile pe minut.

Un design fără etanșare înlătură una dintre cele mai mari surse de probleme. La WFB și la pompele autoamorsante neetanșate similare, arborele nu trece prin peretele carcasei pe o etanșare rotativă, astfel încât nu există o față de etanșare mecanică care să încorporeze, nicio glandă care să picure și nicio cavitate de etanșare pentru a evacua aerul. La pompele care folosesc o etanșare mecanică, etanșarea este un element normal de uzură și devine o cale de aer odată ce fețele sunt uzate.

Diferența apare la punerea în funcțiune. The pompă automată autoamorsată neetanșată Familia este construită pentru sarcini în care conducta de aspirație este lungă, pompa se află deasupra suprafeței lichidului și nimeni nu este disponibil pentru a reîncărca carcasa la fiecare schimb.

Performanța de amorsare este măsurabilă și merită să scrieți numerele în înregistrarea de punere în funcțiune. Tabelul de mai jos oferă intervale realiste pentru apă limpede la 20 de grade Celsius, cu carcasa încărcată la nivelul marcat și linia de aspirație cu o dimensiune mai mare decât admisia pompei.

Verificări înainte de pornire care decid dacă pompa se amorsează

Majoritatea defecțiunilor de amorsare sunt create înainte ca motorul să fie pornit. Șase verificări durează aproximativ zece minute și elimină majoritatea dintre ele.

Seria de pompe cu autoamorsare fără etanșare WFB Seria de pompe cu autoamorsare fără etanșare pentru sarcini chimice, municipale și de purificare a apei; Designul său fără etanșare reduce riscul de scurgere la amorsare și întreținere. Vizualizare produs →

Două dintre aceste verificări merită un loc permanent în rutina operatorului: nivelul carcasei și etanșeitatea conductei de aspirație. Între ei, ele reprezintă cea mai mare parte a apelurilor care încep cu o pompă care nu va ridica apa.

Secvența de pornire, pas cu pas

Procedura de mai jos se potrivește unei pompe orizontale cu autoamorsare pe un bazin umed cu o supapă de picior, care acoperă majoritatea sarcinilor de drenaj, transfer și apă uzată. Instalațiile verticale și cu ax lung urmează aceeași logică cu supapele dispuse diferit.

1. Confirmați că pompa este încărcată la nivelul marcat. Dacă carcasa s-a scurs de la ultima rulare, umpleți-o din nou prin dopul de amorsare.
2. Deschideți complet supapa de aspirație și lăsați-o deschisă. Reglarea părții de aspirație a unei pompe cu autoamorsare provoacă cavitație și încetinește ciclul de îndepărtare a aerului.
3. Se deschide supapa de refulare la un sfert la o treime. Aerul părăsește mai ușor carcasa împotriva unei contrapresiuni scăzute.
4. Verificați dacă conducta de refulare nu este deja plină de lichid sub presiune din altă sursă. O descărcare sub presiune poate împinge apa înapoi în carcasă și poate inunda camera de amorsare.
5. Porniți motorul și urmăriți mai degrabă ampermetrul decât țeava. În timpul manipulării aerului, curentul este aproape de gol; pe măsură ce sosește lichidul, acesta urcă spre punctul de lucru.
6. Ascultă schimbarea notei. Un amestec aer-lichid produce un sunet aspru, puternic și devine constant și liniștit pe măsură ce ultimul aer pleacă.
7. Urmăriți manometrul de refulare. Ar trebui să înceapă să urce în fereastra de amorsare așteptată din tabelul de mai sus.
8. Dacă nu există o creștere a presiunii în trei până la cinci minute, opriți motorul și investigați. Funcționarea continuă fără curgerea lichidului încălzește carcasa și deteriorează garniturile, rulmenții și inelele de uzură.
9. Odată ce debitul este stabilit, deschideți încet supapa de refulare până la punctul de lucru. Reglați debitul cu supapa de refulare, niciodată cu supapa de aspirație.
10. Înregistrați vidul de aspirație, presiunea de refulare și curentul motorului la punctul de lucru. Comparați-le cu curba publicată pentru modelul pompei.
11. Verificați zona de etanșare și glanda. O etanșare mecanică nu ar trebui să arate niciun flux vizibil, iar o glandă compactă ar trebui să picure încet și constant, mai degrabă decât să se usuce.
12. După treizeci de minute de funcționare stabilă, verificați temperatura carcasei rulmentului cu mâna sau cu un termometru de contact și ascultați pentru noi vibrații sau zgomote.

Cum arată normalul pe măsurători

Înregistrările de punere în funcțiune sunt utile numai dacă operatorul știe ce citiri indică o funcționare sănătoasă. Pe o pompă care ridică 4 m de apă curată în punctul său de proiectare, următorul model este tipic.

• Vacuometru de aspirație: o citire constantă între 0,02 și 0,05 MPa, fără fluctuații rapide. Un indicator care se balansează puternic sugerează că pompa trage smulsuri de aer.
• Manometru de refulare: constant la sau aproape de presiunea de proiectare, cu o scădere ușoară pe măsură ce debitul crește prin supapa de refulare deschisă.
• Ampermetru: la sau sub curentul de sarcină maximă de pe plăcuța de identificare, stabil odată ce amorsarea este terminată. O citire care urcă lent în timpul unei alergări înseamnă, de obicei, că lichidul se încălzește sau descărcarea este supra-apasată.
• Debit: în plus sau în minus zece procente din cifra de proiectare, atunci când este măsurat la punctul de lucru.
• Sunete și vibrații: chiar, fără trosnetul care indică cavitația sau ciocănitul ritmic care indică probleme de rulment sau de aliniere.
• Zona de etanșare: uscați pe o etanșare mecanică sau o picurare controlată pe o glandă compactă.

Abaterea de la acest model este cel mai timpuriu avertisment pe care îl dă o pompă cu autoamorsare. Creșterea vidului cu scăderea presiunii de refulare indică o sită blocată sau o supapă de aspirație parțial închisă. Scăderea vidului cu presiunea de refulare neschimbată înseamnă de obicei că nivelul sursei de aspirație a scăzut și pompa începe să tragă aer. Curent în creștere cu puncte de curgere neschimbate la rezistență mecanică sau vâscozitate lichidă mai mare decât a fost selectată pompa.

De ce timpul de amorsare variază după punere în funcțiune

O pompă care s-a amorsat în 60 de secunde în timpul punerii în funcțiune și care acum durează patru minute nu și-a schimbat designul. S-a schimbat ceva în sistem. Graficul de mai jos prezintă contribuția relativă a cauzelor obișnuite, măsurată pe un lift de 4 m cu un volum de aspirație de 22 litri.

Clasamentul este consecvent între instalații și acesta este motivul pentru care linia de aspirație este verificată înaintea rotorului. O scurgere la o garnitură nu costă nimic de reparat și reprezintă o întârziere mai mare decât un rotor uzat. Totuși, uzura internă contează și schimbă mai degrabă forma curbei decât punctul de pornire: o pompă cu jocul inelului de uzură deschis pierde atât viteza de amorsare, cât și înălțimea de vârf.

Factorii care afectează timpul de amorsare a apei mai detaliat, inclusiv temperatura și geometria conductei, sunt tratați în această notă privind factori care afectează timpul de amorsare , care merită citită alături de un document de punere în funcțiune.

Tabel cu erori: simptom, cauză probabilă, acțiune corectivă

Diagnosticul pe teren funcționează cel mai bine atunci când simptomul se potrivește cu cea mai probabilă cauză înainte ca orice piesă să fie demontată. Tabelul de mai jos acoperă defecțiunile raportate cel mai des la instalațiile cu autoamorsare.

Anvelopă de funcționare: funcționare uscată, solide, temperatură și vâscozitate

Capacitatea de autoamorsare și toleranța la funcționare uscată sunt două proprietăți diferite, iar confuzia este costisitoare. O pompă care își trage propriul amor are nevoie de lichid în interiorul carcasei pentru a răci și a lubrifia piesele rotative. Zece până la șaizeci de secunde de funcționare numai cu aer în timpul unui ciclu normal de amorsare este inofensivă. Zece minute nu sunt.

Acolo unde procesul nu poate garanta lichid la aspirație, două opțiuni funcționează în mod fiabil. Primul este un control al nivelului lichidului care oprește motorul înainte ca baia să se golească, folosind întrerupătoare cu flotor sau electrozi conectați la demaror. Al doilea este un design care tolerează funcționarea intermitentă uscată, motiv pentru care construcția WFB fără etanșare este comună în serviciul de drenaj și efluent: fără fața de etanșare rotativă pentru a marca, modul de defecțiune sub funcționare scurtă la uscat este mult mai puțin grav.

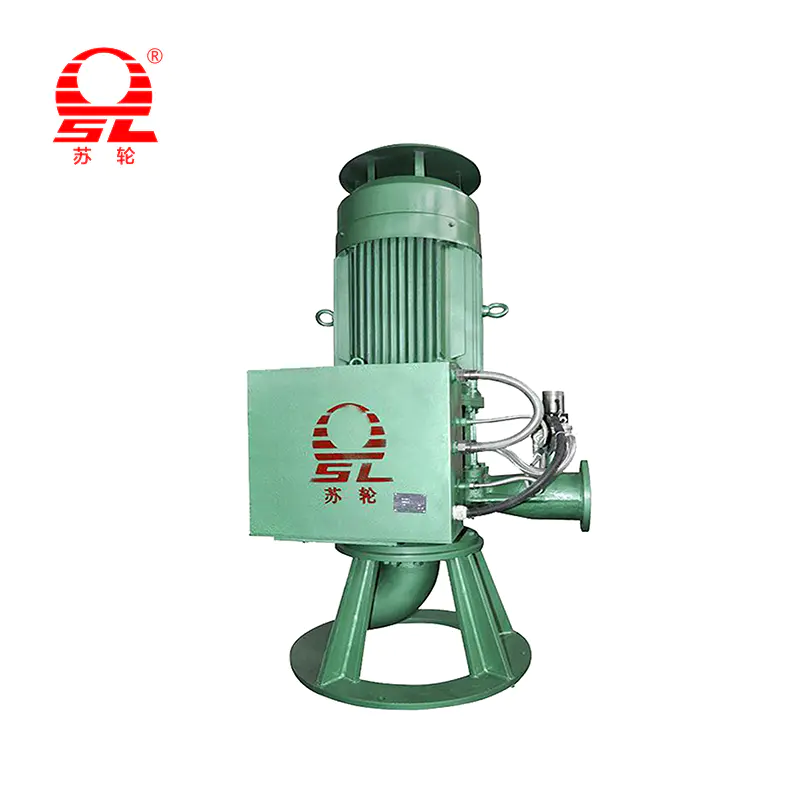

Pompă automată cu autoamorsare de înaltă eficiență GJB Pompă automată cu autoamorsare cu control inteligent și structură verticală compactă, potrivită pentru sarcini chimice, farmaceutice, de canalizare și irigare cu materiale variate. Vizualizare produs →

Manipularea solidelor este o întrebare separată de selecție. Pompele cu autoamorsare pentru gunoi trec sfere de la aproximativ 25 mm până la 76 mm, în funcție de model și tipul de rotor, iar sita de pe conducta de aspirație trebuie să fie suficient de grosieră pentru a nu orbi aceleași solide. În cazul sarcinilor cu șlam, materialul rotorului și jocul dintre rotor și placa de uzură decid durata de viață mai mult decât dimensiunea pompei.

• Vâscozitate: pompele centrifuge autoamorsante funcționează cel mai bine sub aproximativ 100 cSt. Mai presus de aceasta, debitul și capul scad rapid și o pompă cu deplasare pozitivă este de obicei răspunsul mai bun.
• Temperatura: carcasele standard se potrivesc cu lichide de până la aproximativ 80 de grade Celsius. Mai sus, specificați rulmenți pentru temperatură înaltă, garnituri adecvate și o etanșare compatibilă cu fluidul și așteptați ca timpul de amorsare să se prelungească pe măsură ce presiunea vaporilor crește.
• Imersiune prin aspirație: păstrați cel puțin un diametru de conductă și jumătate deasupra orificiului de admisie pentru a preveni formarea unui vârtej și tragerea aerului în jos.
• Cap de aspirație net pozitiv: păstrați întotdeauna o marjă de cel puțin 0,5 m peste valoarea cerută și mai mult la lichidele fierbinți.
• Ciclu de funcționare: funcționarea continuă este normală. Ciclurile frecvente de pornire-oprire stresează motorul și etanșarea, așa că dimensionați un rezervor de control care oferă cel mult patru porniri pe oră.

Oprire, Standby și Repornire

Opriți o pompă cu autoamorsare în același mod de fiecare dată, deoarece o oprire inconsecventă este ceea ce transformă o repornire scurtă într-un ciclu complet de amorsare.

1. Închideți încet supapa de refulare pentru a reduce debitul fără a crea o creștere a presiunii în conductă.
2. Opriți motorul și lăsați pompa să coboare. Nu reporniți în decurs de treizeci de secunde; lichidul din carcasă trebuie să se depună.
3. Lăsați supapa de aspirație deschisă dacă pompa urmează să repornească în curând, astfel încât carcasa și conducta de aspirație să rămână inundate.
4. Pentru standby prelungit, izolați evacuarea cu o supapă de reținere, mențineți carcasa încărcată și rotiți axul manual la fiecare două săptămâni dacă pompa a fost inactivă și lichidul tinde să se depună.
5. Goliți carcasa, carcasa de etanșare și orice manta de răcire înainte de vreme înghețată. Lichidul prins care se extinde în interiorul unei carcase îl poate crăpa.
6. În cazul apei uzate, spălați carcasa după oprire dacă lichidul tinde să depună solide și curățați sita în același timp.

Repornirea după o perioadă lungă de inactivitate merită propria sa rutină. Rotiți arborele cu mâna pentru a confirma că nimic nu a prins, verificați dacă carcasa este încă încărcată, confirmați că supapa de refulare este în poziția de amorsare și apoi tratați pornirea ca pe o primă pornire. Dacă pompa a fost inactivă de luni de zile, așteptați-vă la un timp de amorsare mai lung la prima funcționare și urmăriți ampermetrul mai atent decât de obicei.

Intervalele de întreținere care mențin amorsarea fiabilă

Pompele cu autoamorsare rareori se defectează brusc. Ei pierd performanța în trepte mici, iar creșterile sunt vizibile în verificările de rutină.

Două măsurători valorează mai mult decât orice inspecție vizuală. Distanța inelului de uzură, luată cu manometre prin orificiul de aspirație, vă spune dacă pompa poate încă crea vidul necesar pentru amorsarea rapidă. Tendința vibrațiilor lagărului vă spune dacă o problemă mecanică se dezvoltă cu săptămâni înainte ca aceasta să devină o defecțiune. Ambele sunt rapid de luat și ambele aparțin unui jurnal scris.

Specificarea unei pompe cu autoamorsare pentru condiții reale de funcționare

Fișa de specificații este locul unde sunt prevenite sau create cele mai multe probleme de funcționare. O pompă selectată numai pentru debit și înălțime se va amorsa prost și se va uza rapid dacă starea de aspirație și proprietățile fluidului sunt lăsate goale.

• Debitul și înălțimea totală în punctul de lucru, nu în punctul maxim al curbei.
• Ridicarea reală de aspirație de la suprafața lichidului la linia centrală a pompei, plus lungimea și diametrul conductei de aspirație.
• Date despre fluid: greutate specifică, vâscozitate, temperatură, pH, dimensiunea și concentrația solidelor și dacă lichidul tinde să formeze spumă.
• Material de construcție: fontă pentru apă neutră, oțel inoxidabil sau aliaje pentru sarcini chimice și încărcate cu sare, materiale întărite pentru șlam abraziv.
• Metoda de etanșare: etanșare mecanică cu spălarea corectă sau construcție fără etanșare pentru sarcini în care pătrunderea aerului sau riscul de rulare uscată este mare.
• Date motor: putere cu o marjă de serviciu adecvată, tensiune, rating de carcasă și clasa de izolație, cu construcție antiexplozie acolo unde mediul o cere.
• Control și protecție: controlul nivelului de plutire sau electrod, protecție împotriva funcționării uscate și variator de frecvență dacă sarcina variază pe parcursul zilei.

Seria de pompe autoamorsante de înaltă eficiență GZB Pompă cu autoamorsare cu economie de energie, cu etanșare labirint pentru fluxul de aer și fără uzură a etanșării mecanice, pentru transfer chimic, tratare a apelor uzate, drenaj minier și irigare. Vizualizare produs →

Problema energetică aparține și caietului de sarcini. O pompă cu autoamorsare care funcționează bine în dreapta punctului său de cea mai bună eficiență consumă mai multă putere pentru același debit și încarcă rulmenții mai greu. Reducerea rotorului sau schimbarea vitezei cu o unitate recuperează adesea diferența în decurs de un an, în special în cazul sarcinilor de răcire, transfer și drenare care rulează continuu.

Cum testarea din fabrică elimină surprizele de amorsare înainte de livrare

Comportamentul la amorsare este măsurabil pe un banc de testare, iar pompele care sunt testate de performanță înainte de expediere ajung la fața locului cu mult mai puține probleme de punere în funcțiune. O platformă cuprinzătoare de testare a pompei poate verifica debitul, înălțimea, puterea și caracteristicile de amorsare într-o gamă largă de dimensiuni, în loc să se bazeze pe o singură verificare la fața locului.

În ceea ce privește producția, aceasta înseamnă capacitatea de testare care acoperă diametre ale pompei de la aproximativ 32 mm până la 1200 mm, puterea motorului de la 1,1 kW la 1200 kW și tensiuni de alimentare de la 380 V până la 10 kV. O platformă cu această gamă permite ca aceeași familie de pompe să fie verificată în unități de transfer mici și mașini mari de drenaj sau proces, fără a trimite comanda clientului unei terțe părți.

Capacitatea de producție contează din același motiv. Două baze de producție cu o suprafață combinată care se apropie de 60.000 de metri pătrați, șase ateliere de producție, două ateliere de asamblare și un atelier de testare dedicat, echipat cu peste 160 de seturi de echipamente de prelucrare, permit lucrărilor de carcasă și rotor, asamblare și verificare a performanței să rămână sub un singur acoperiș. Lucrările de proiectare desfășurate cu echipele de cercetare în domeniul tehnologiei fluidelor universitare se refac geometria rotorului, care este partea care determină atât viteza de amorsare, cât și eficiența.

Pentru cumpărător, valoarea practică este simplă. Solicitați înregistrarea testului cu livrarea: debit la punctul de lucru, înălțime, putere absorbită și timpul de amorsare măsurat pe banc. Aceste patru numere vă spun dacă pompa de pe fundația dumneavoastră se va comporta așa cum a promis calculul de selecție.

Întrebări frecvente

Poate funcționa o pompă cu autoamorsare?

Doar pe scurt. Pompa are nevoie de lichid în carcasă pentru a crea vidul care trage aerul din conducta de aspirație și pentru a transporta căldura departe de etanșare și lagăre. Perioade scurte de uscare de zece până la șaizeci de secunde în timpul unui ciclu normal de amorsare fac parte din proiect. Funcționarea uscată câteva minute la un moment dat va deteriora garniturile, inelele de uzură și rulmenții, așa că asigurați-vă protecție la nivel sau la funcționare în uscat acolo unde alimentarea cu lichid nu este de încredere.

Cât timp ar trebui să dureze amorsarea?

Pentru apă limpede la 20 de grade Celsius cu o carcasă încărcată corect, așteptați 25 până la 45 de secunde la 2 m de ridicare, 45 până la 90 de secunde la 4 m și 90 până la 150 de secunde la 6 m. Linii de aspirație mai lungi și ridicări mai mari extind aceste cifre. Orice lucru care depășește aproximativ de două ori timpul estimat indică pătrunderea aerului, o sită blocată sau încărcare insuficientă a carcasei.

Pompa are nevoie de o supapă de picior?

Dacă pompa se află deasupra suprafeței lichidului, o supapă de picior menține conducta de aspirație și carcasa inundate între opriri, astfel încât următoarea pornire este scurtă. Fără ea, linia se scurge înapoi și fiecare pornire devine un ciclu complet de amorsare. Supapa de picior trebuie să se așeze corect; un scaun uzat transformă o linie închisă într-una cu scurgeri și pompa se comportă ca și cum nu ar avea deloc supapă de picior.

De ce pompa continuă să-și piardă amorsa după funcționarea normală ore întregi?

Două cauze acoperă majoritatea cazurilor. Un vortex care se formează la admisia de aspirație trage aerul în jos de la suprafață atunci când nivelul rezervorului scade, iar o îmbinare care se menține în condiții statice se poate deschide ușor în vid. Creșteți scufundarea sau montați o placă deflectoare, apoi verificați îmbinările de aspirație în timp ce pompa funcționează.

Pot controla debitul cu supapa de aspirație?

Nu. Reglarea părții de aspirație scade presiunea la ochiul rotorului și împinge pompa spre cavitație, care se manifestă ca zgomot, vibrații și uzură rapidă a rotorului și a carcasei. Controlați debitul cu supapa de refulare, cu o unitate de frecvență variabilă sau prin reglarea rotorului în etapa de selecție.

Care este diferența dintre o pompă cu autoamorsare fără etanșare și una cu etanșare mecanică?

O pompă cu etanșare mecanică are o etanșare rotativă unde arborele trece prin carcasă; funcționează bine atunci când lichidul este curat, etanșarea este spălată corespunzător și se evită funcționarea uscată. Un design fără etanșare îndepărtează acea pătrundere în întregime, ceea ce elimină etanșarea ca o cale de aer și reduce sensibilitatea la perioade scurte de uscare. Construcția fără etanșare este obișnuită în cazul în care pompa se ridică dintr-un bazin și pornește automat.

Cât de sus poate ridica apa o pompă cu autoamorsare?

În teorie, presiunea atmosferică susține aproximativ 10,3 m de apă la nivelul mării. În practică, pierderile prin frecare, presiunea vaporilor de lichid și înălțimea netă de aspirație pozitivă necesară o reduc la aproximativ 6 până la 7 m pentru apa rece limpede și mai puțin pentru lichidele fierbinți sau volatile. Majoritatea modelelor industriale cu autoamorsare sunt evaluate între 4 și 6 m, iar menținerea în intervalul respectiv asigură amorsarea rapidă și fiabilă.
